三相电路所有计算公式,有单相和三相设备总功率如何计算
时间:2023-01-28 10:51

所谓电力,就是电力消耗能源的速度有多快,消耗能源的多少。电流在电气设备单位时间内所做的功称为电功率,用符号P表示,单位为瓦特(W)。

在直流电路中,电功率P与电压U或电动势E、电流I 之间的关系为:

p=ui=u/r=ir(负载功耗),P=EI(功率输出)。

功率的单位:

小功率电器的功率用瓦(W)表示,大功率电器和电力设备的功率通常用千瓦(kW)或兆瓦(MW)表示,而电子设备的功率很小,一般用毫瓦(mW)或微瓦(uW)表示。它们的转换关系如下

1 kW)=10 W,1 MW=10 6 W,

1毫瓦(mW)=10-3瓦(W),1微瓦(uW)=10-6瓦(W)。

交流电路功率的计算:

三相交流电路分为三相对称负载电路或三相不对称负载电路。另外,电功率的计算取决于用电负荷的性质,包括纯阻性负荷和纯感性负荷。

1、纯电阻性负载功率的计算:

比如白炽灯、电炉、电热水器等。属于纯阻性负载,与此电路中的电压、电流同相。电压和电流的关系,无论是用瞬时值、最大值还是有效值来表示,都符合欧姆定律,但一般用有效值来计算,即I=U/R。

在纯阻性电路中,阻性负载的功率因数基本等于1,阻性元件的功率分为瞬时功率、平均功率或有功功率。因为交流电路中的电压和电流是随时间变化的,功率也是随时间变化的。每一时刻电压和电流的乘积称为瞬时功率。由于瞬时功率的计算和测量非常不便,通常用一个周期内瞬时功率的平均值来表示,称为平均功率或有功功率,即p=UI=IR=U/R。

2、纯电感性负载功率的计算:

如果是纯感性负载(如变压器、三相异步交流电机等。),它在电路中两端的电压超前流过电感的电流90,电压与电流的有效值关系满足欧姆定律,即I=U/XL XL为感抗(),其大小由公式XL=L=2fL确定。简单来说,感性负载的交流电路中存在一个功率因数,所以在计算时必须考虑它的存在,一般取值为0.75~0.85。

即三相交流电路中的电功率p=3Uxixcos = 3Ullcos 。Ux是相电压,Ix是相电流,UL是线电压,IL是线电流,cos是每相的功率因数。

如果上面的文字看的头晕,下面这张图,一看就明白了!

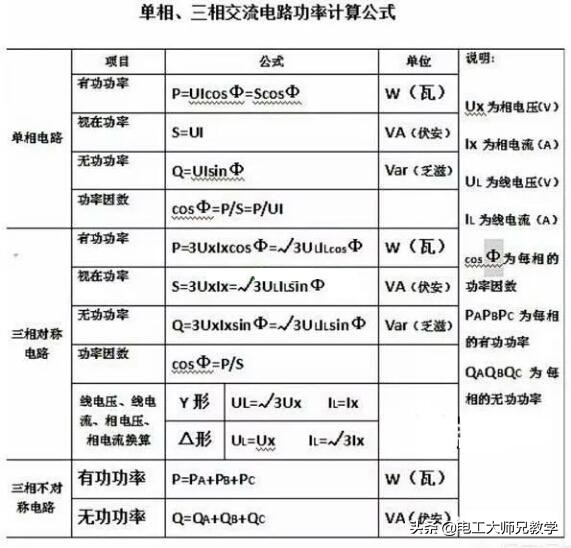

单相和三相交流电路电功率计算公式表,如下图所示。

10e6f740701d4b6fa6abefb0c6359926?from=pc

请参考表中的公式计算三相不对称电路中的电功率。
