电动机接地故障保护如何实现(电机的接地线作用)
时间:2022-06-29 08:37

对接地电机产品来说,这是一个非常关键的安全保护要求,不仅对电机本身如此,对操作人员和配套设备也是如此。GB14711和GB755是电机产品的两个关键标准。对于接地的相关要求,标准中给出了具体内容。然而,由于认知或其他因素,许多电机制造商并没有很好地处理电机的接地环节。

标准:电机必须有符合要求的保护接地装置,电机底座与保护接地装置之间应有永久、可靠、良好的电气连接。当电机在设备底座上运动时,保护接地导体仍应可靠连接。

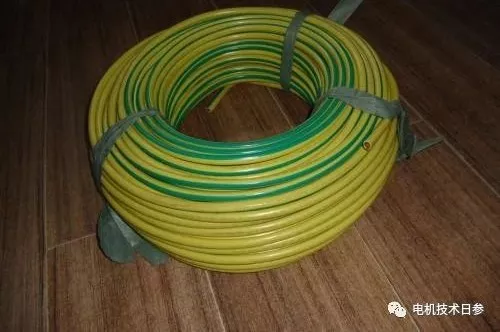

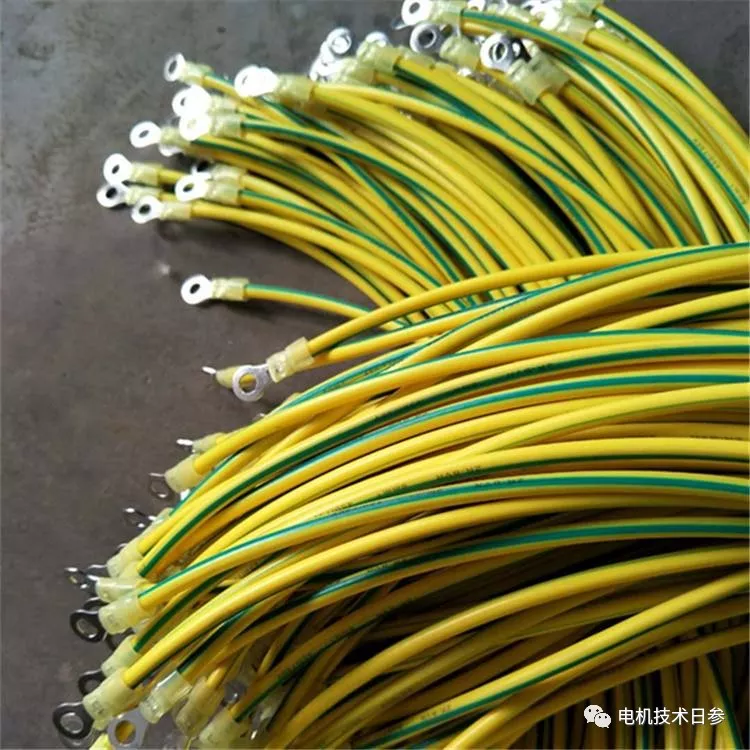

实际生产中,对于大多数电机产品,电机本体上只留有接地标记和接地螺丝,接地线由客户提供。对于长引线电机,大部分接地线由电机制造商提供。然而,鉴于对接地线供需双方的认知,总有一些电机的接地部分相当随意,很多在接地线的颜色和直径方面不符合要求。为了防止安全问题的发生,电机制造商和用户都应该严格遵守规定。

电机接地保护的基本要求

电机必须有符合要求的保护接地装置。电机底座和保护接地装置之间应保持永久、可靠和良好的电气连接。当电机在设备底座上运动时,保护接地导体仍应可靠连接。

如果电机使用端子连接接地导体,端子符合具体要求,保护接地端子的连接应可靠锁紧,防止意外转动,减小间隙和爬电距离,不用工具不能松动。

保护接地端子不应用于保护接地以外的其他用途。

保护接地导体、保护接地端子及其连接装置的材料应兼容、抗电腐蚀、导电良好。如果使用黑色金属,应采取电镀或其他有效措施防止腐蚀。

保护接地导体应具有足够的韧性,能承受电机的振动应力,在使用和安装电机时,应采取适当的保护措施,防止其发生危险。

保护接地连接应能确保其真正穿过油漆等非导电涂层。连接方法可以是冷卷曲或其他等效方式,没有铰链,只有焊接。

穿过弹性橡胶底座的接地体应为金属,不能使用导电橡胶接地。

保护接地端子的螺钉和接地导体应有足够的截面,保护接地螺钉的最小直径如表1所示。

表1

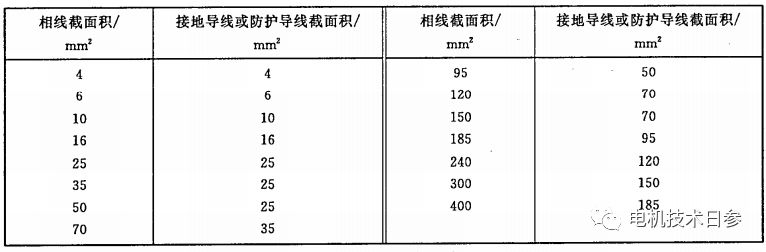

接地导线的截面积应符合规定,具体数值见表2。

表2

对于其他相线的截面积,接地导体或保护导体的截面积不应小于:(1)当相线截面积小于25mm2时,为同相线截面积;(2)相线截面积为(25~50)mm2时,为25mm2;(3)相线截面积大于50mm2时,为相线截面积的50%。

接地路径的电阻不应大于0.1 。

以上非官方内容仅代表个人观点。
