很多维修电工都觉得电机维修很复杂，不知道电机内部是怎么回事。有时候想问问身边的同事，又觉得不好意思。他们想问外面修电机的师傅，不认识别人也不会告诉你。总之，他们一直想学，只是没有机会。今天它来了。我用最有代表性的(入门级)24槽4极电机来说明，内部不需要布线，连接手柄是下线，6个接线端子直接连接，省事又好看。

首先，绕制时，绝缘蜡管套在漆包线上。4极电机有四个极组，即每相绕四个线圈，每相套三根绝缘蜡管。

下线时，起点(出线)可以在内圈，也可以在外圈。这里以内圈为例。24槽4极电机，离线规则是：下一个槽空一个槽，挂两个把手，节距为(1-6)。下线时，第一阶段A，然后第二阶段B，然后第三阶段C按此顺序进行。挂柄的意思是挂起来，而不是先放下。每个线圈都有两个有效边(嵌在槽中的边)，A相和B相先向下。

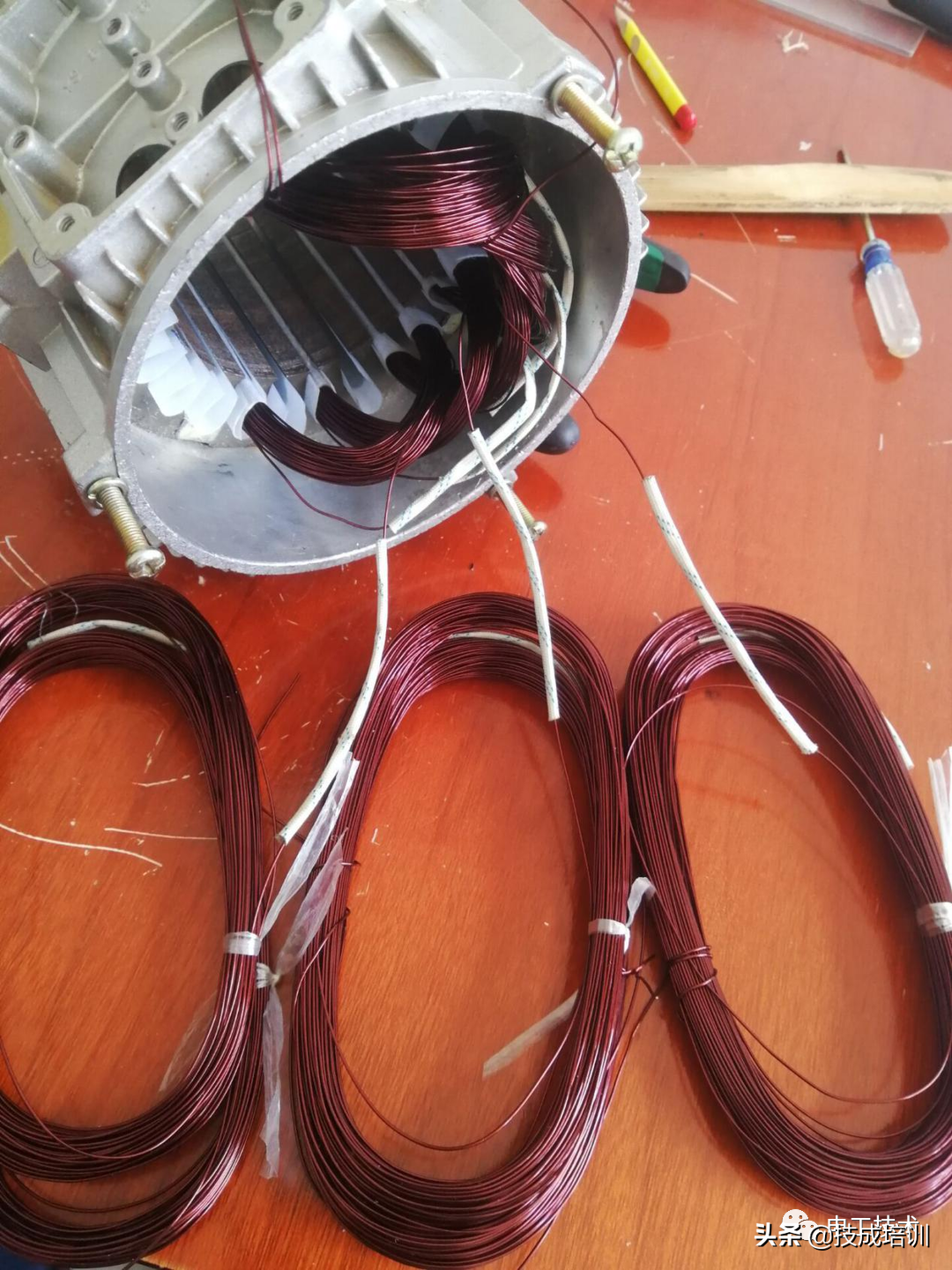

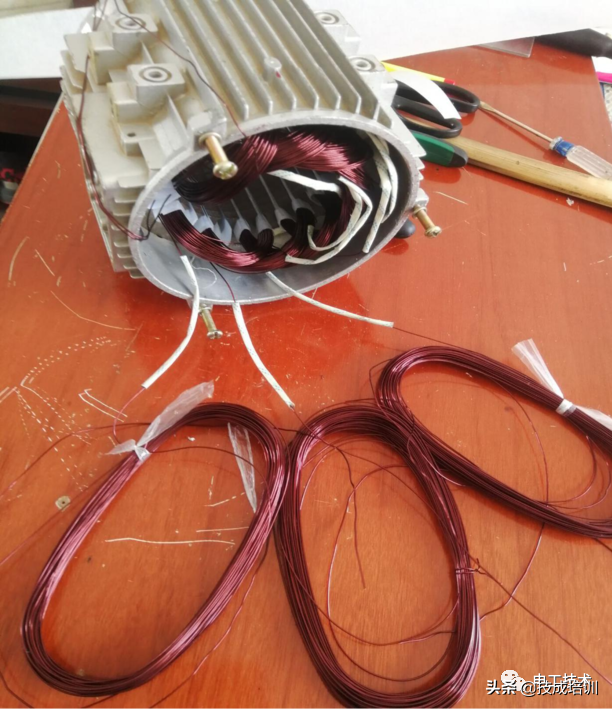

注意每相第一手下线时的出线，给出线留内圈。这是每个阶段的A、B、C阶段的第一手。只有A相和B相的下一个有效侧，以及C相的两侧被降低到槽中。剩下的线把ABC三期按顺序排好，桥线的蜡管都是从下面出来的。

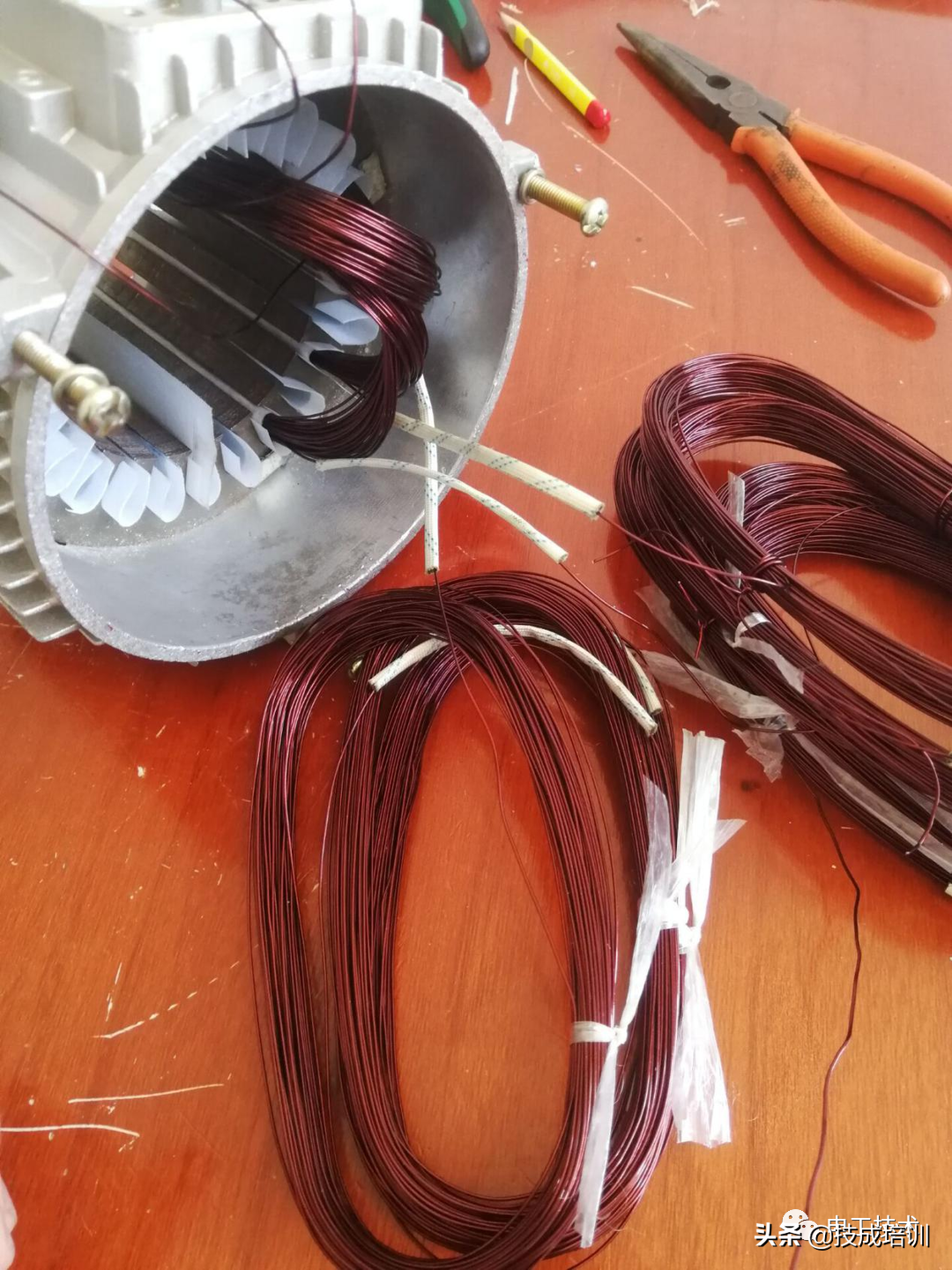

取第二个的时候，先从另外两个相下面取A相。小心不要让电线缠绕在一起。

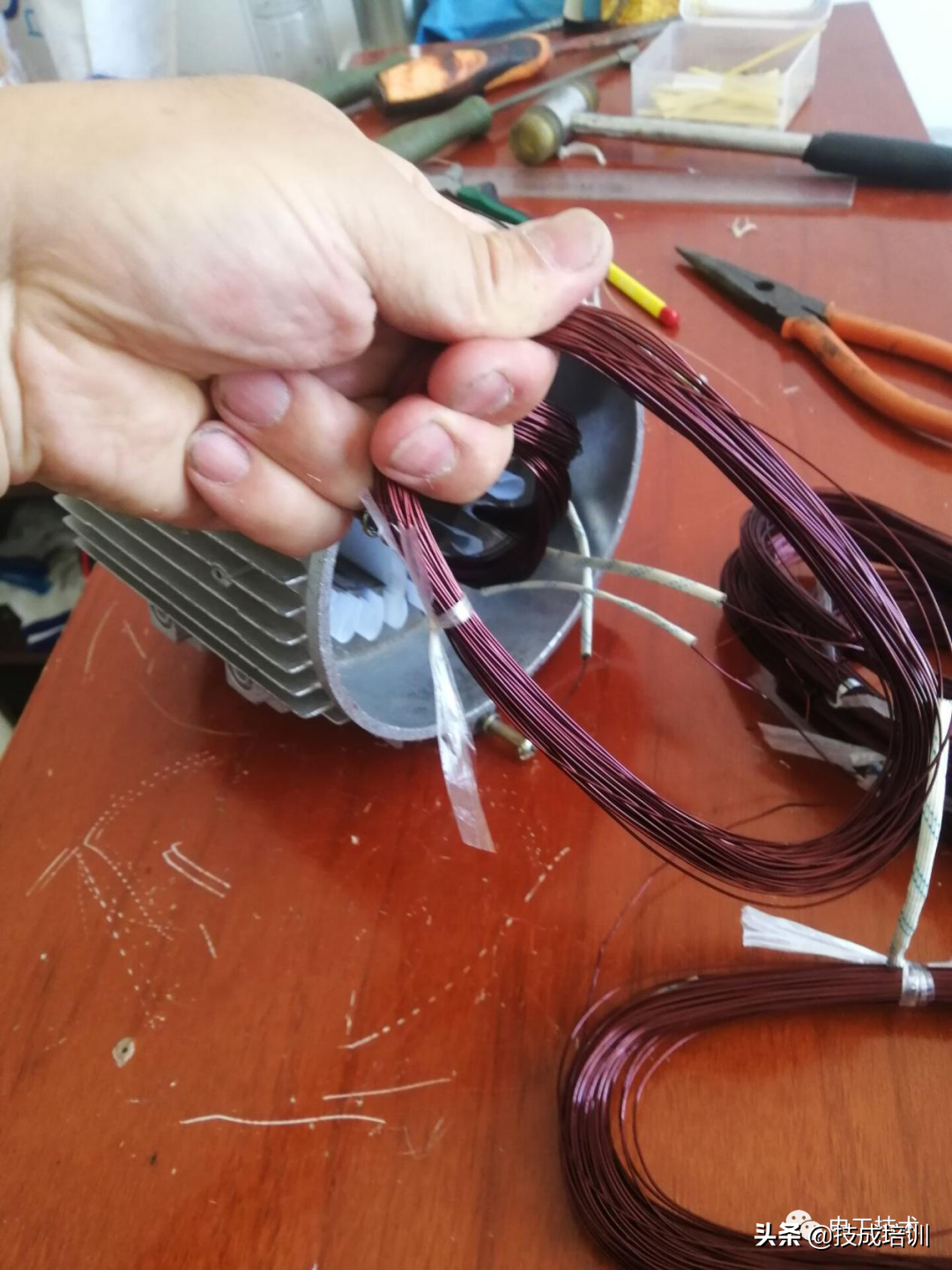

拿到这里之后，我们需要在下线之前把线圈翻过来。是先连接到桥线的那一面。

注意手柄的转动。当第二个线圈关闭时，所有三相都必须翻转。

二次线圈三相下翻就是这种情况，所有的桥线都是从上面出来的。继续第三圈。第三个线圈不需要翻转，和第一个线圈一样。

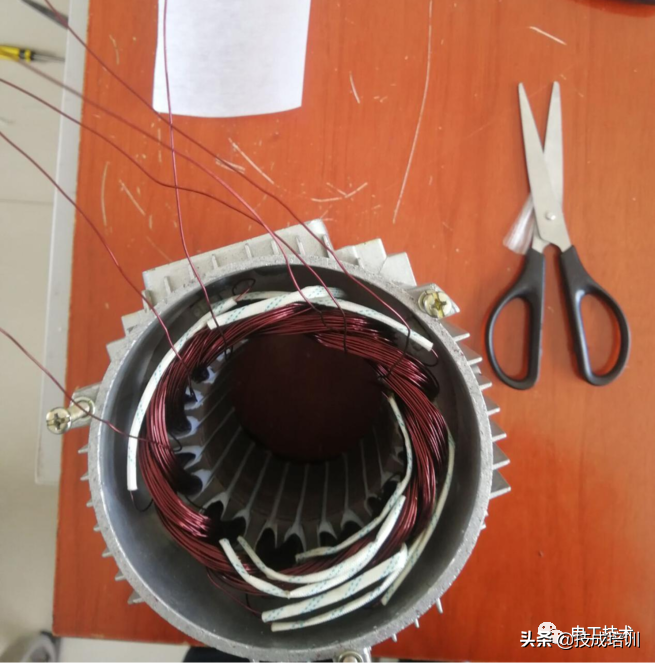

第三圈铺好后，桥线从下面出来，继续铺第四圈。第四圈和第二圈一样，也需要关小。整个线下过程一正一负。全部下线后，6条出线全部在内圈。

六个插座顺时针数，1.2.3.4.5.6，1/3/5是U1/V1/W1，剩下三个插座分别是U2/V2/W2。每相加相间绝缘，用白布胶带绑好才可以使用。你学会了吗？
