“通过改变电源的极性,DC电机的电枢可以轻松地向前和向后旋转。无刷DC永磁电机也是这样吗?”听S女士解释说,无刷DC永磁电机和有刷DC电机具有相同的运行机制,因此她请S女士参考。女士一时语塞,无言以对。稍微调整了一下思路,沈老师慢慢解释了小s的问题。需要注意的是,无刷DC永磁电机是靠转子位置传感器运行的,不可能通过改变电源极性来控制正反转!

无刷直流永磁电动机实现正反转方法

无刷DC永磁电机实现正反转有两种方式:

安装了两组转子位置传感器。

利用一套转子位置传感器,通过逻辑电路改变功率开关晶体管的导通顺序,从而实现电机的正反转。

可以说,转子位置传感器控制的功率开关晶体管的导通顺序决定了无刷DC永磁电机的电枢磁势矢量转向哪个方向,也就决定了电机的转向。真的不是由电源极性决定的。加载在无刷DC永磁电机电枢绕组上的电源极性总是变化的。

2966aa0c4e064476ad25261252c0b52d~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397208&x-signature=mIVFFxbh5hJ1%2FwJpIUWCAoF%2BMAA%3D

有刷直流永磁电动机正反转原理

为了分析无刷DC永磁电机的正反转原理,本文讨论了无刷DC永磁电机的正反转。

图1显示了有刷永磁DC电机的正反转原理。在图1(a)中磁极下电枢电流分布的情况下,从左手定则或毕奥萨法尔定律可知,电枢将顺时针旋转。如果改变电枢电流的方向,使其产生的电枢磁场与图1(a)所示方向相反,即电枢会逆时针旋转,如图1(b)所示。如果图1(b)中电枢电流的方向保持不变,并且定子磁场旋转180度电角度,如图1(c)所示,电枢将再次顺时针旋转。

图1

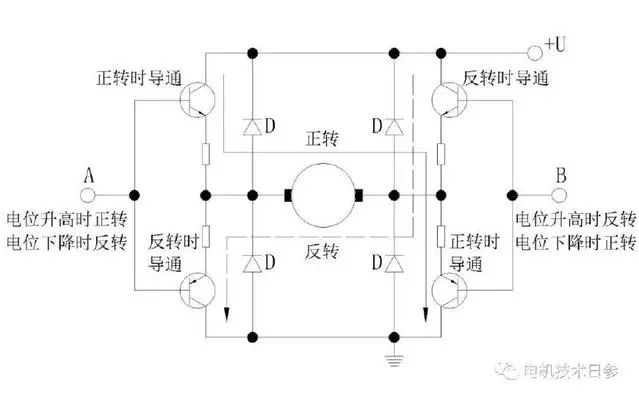

综合以上分析可以得出,只要定子和转子磁场中只有一个磁场,电机相对于原磁场方向旋转180电角度,就会改变旋转方向。因此,在有刷永磁DC电机中,通过改变电源电压的极性,可以改变电枢电流的方向,从而改变其旋转方向,实现正反转。实际接线如图2所示。

60287d4442ff4d70881168f5bda09c61~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397208&x-signature=ezA6d%2Fn5ztpM8G215j137mUo458%3D

图2

无刷直流永磁电动机如何正反转?

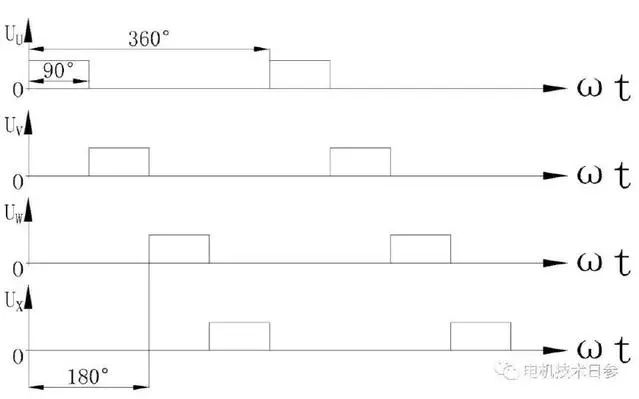

无刷DC永磁电机的正反转不能通过改变电源电压的极性来实现,但其正反转原理与无刷DC永磁电机相同。图3示出了旋转期间四相星形无刷DC永磁电机的定子和转子磁场之间的关系。每相绕组的导通角为90电角度,其对应的驱动信号如图4所示。

34806db6ca6745f39f8d49971e4f2a20~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397208&x-signature=L6ObnSnWgKDP1IYgFkgzVyoq3ZM%3D

图3

在图3中,我们可以看到:

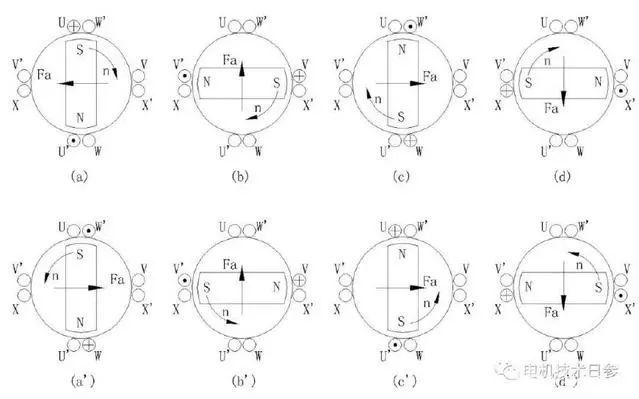

1)当t=t1时,U相绕组通电,电流方向和转子永磁体位置如图3(a)所示状态,永磁体转子顺时针旋转。此时,如果W相绕组通电,定子磁场将相对于图3(a)中的状态旋转180电角度,并且如图3(a’)中的状态所示,永磁体转子将逆时针旋转。

2)当t=t2时,V相绕组通电,永磁转子顺时针旋转,如图3(b)所示状态。此时,如果图3(a’)逆时针转到图3(b’)所示的状态,定子磁场将与图3(b)所示的方向相同。此时永磁转子磁场将相隔180电角度,转子将继续逆时针旋转。

3)当t=t3时,W相绕组通电,永磁转子顺时针旋转,如图3(c)所示状态。此时,如果图3(b)逆时针转到图3(c)所示的状态,并且U相绕组被激励,定子磁场将相对于图3(c)所示的状态旋转180电角度,并且转子将如图3所示的状态逆时针旋转(

从上面的分析可以看出,当无刷DC永磁电机电枢绕组的通电状态按(a)-(b)-(c)-(d) -(a)的顺序连续变化时,永磁转子顺时针旋转;如果电枢绕组的通电状态以(a’)-(b’)-(c’)-(d’)-(a’)的顺序连续变化,永磁转子将逆时针旋转。比较状态(a)和(a’)、( b)和(b’)、( c)和(c’)、( d)和(d’),可以发现它们之间的区别在于,或者换向电机的定子磁场与正转电机的定子磁场相差180电角度,或者换向电机的永磁转子磁场与正转电机的永磁转子磁场不同。这与有刷DC永磁电机实现正反转的原理是一致的。

255d0768ecba4d3293b58df70869a60a~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397208&x-signature=KKJP%2B0jKY1tGFMnCE0NxmEwce1I%3D

图4

无刷直流永磁电机正反转控制原理图

如何实现无刷DC永磁电机电枢绕组通电状态在图3所示状态下从(a)-(b)-(c)-(d) -(a)到(a)-(c)-(d)-(a)的连续变化?电机电枢绕组的通电由驱动信号控制。当电机顺时针旋转时,其相绕组U、V、W和X分别对应于驱动信号UU、UV、UW和UX— 1。我们需要按照以下步骤改变驱动信号的驱动对象,从而控制无刷永磁同步电机反转或逆时针旋转。

010-350002

初始状态

在U相绕组应该通电的转子位置,U相绕组不通电,W相绕组通电,即此时驱动信号Uu驱动W相绕组,给W相绕组通电,从而实现从状态(a)到(a’)的切换。

转过90电角度

此时顺时针和逆时针旋转的转子磁极转向相反,即转子磁场相差180电角度,定子电枢磁场同向,这样逆时针旋转的转子磁极可以继续逆时针旋转。因此,同样的UV驱动V相绕组并给V相绕组通电,从而实现从状态(B)到(B’)的切换。

a2029740ae6240f7819268d9f4d18d2e~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397208&x-signature=oVo7A69p7a%2Bl95iprRAo4bMMnsg%3D

图5

转过180电角度

此时,顺时针和逆时针旋转的转子磁极转向相同的方向,即转子磁场与初始状态相差180电角度。在应该给W相绕组通电的转子位置,应该给U相绕组通电而不是给W相绕组通电,即此时用驱动信号UW驱动U相绕组给U相绕组通电,从而实现从状态(C)到(C’)的切换。

转过270电角度

此时,顺时针和逆时针旋转的转子磁极转向相反的方向,即转子磁场相差180电角度,只有当定子电枢磁场同向时,逆时针旋转的转子磁极才能继续逆时针旋转。因此,同一个UX驱动X相绕组并激励X相绕组,从而实现从状态(D)到(D’)的切换。

转过360电角度

回到初始状态,重复上述过程。

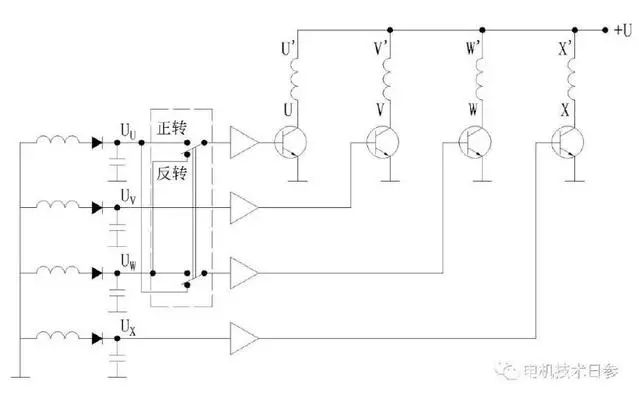

通过使用接触式或非接触式联动开关,可以将(a)-(b)-(c)-(d) -(a)的顺序连续改变为(a')-(b')-(c')-(d') -(a ')的顺序,从而实现电机从顺时针旋转到逆时针旋转的转变。图5是它的示意图,其中方框1是联动开关。
