如果你想让马达启动,就不是合上刹车那么简单。实现远程控制和多点控制还有很多工作要做。以下小系列列举了一些基本的电机控制电路,这些是我们在设计PLC电路时,除了生产中的机械控制之外,必不可少的知识。

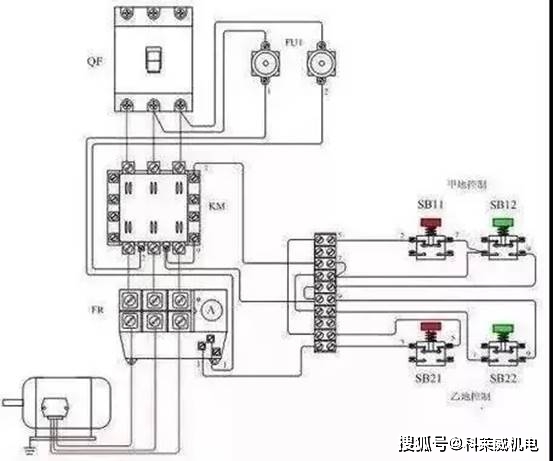

电机远程控制以两地控制电机的实现为例。要实现电机的多路控制,一般分为远程控制和本地控制。就是把启动按钮放在不同的按钮盒里,然后把按钮盒安装在需要控制的地方,这样就可以在不同的地方控制电机了。

有了以上点动和联动的知识,大家一定知道这个图中接触器KM的作用。当图中SB11和SB21为停止按钮时,SB12和SB22为启动按钮。将启动按钮和停止按钮中的任何一个安装在同一个按钮盒中,另外两个也安装在另一个按钮盒中。两个按钮盒可以分别放在控制室和电机旁边。

电动机的顺序启动

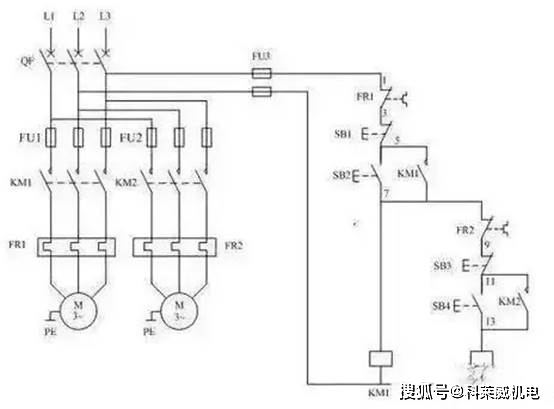

以两台电动机M1和M2的顺序起动为例。M1启动后要求启动M2,M1可以独立启动。

按钮SB1和SB3分别是控制电机M1和M2的停止按钮。按钮SB2和SB4分别是控制电机M1和M2的启动按钮。

为了便于理解,边肖在电路图中突出了M2的控制回路,即下面提到M2的控制回路时,指的是上图中从最优侧突出的那个。

同样,接触器的功能也就不详细描述了。如图所示,当M1没有运行,即常开触点KM1没有闭合时,此时M2的控制回路断开,因此M2在按下启动按钮SB4时没有响应。只有M1正常运行,KM1闭合,M2的控制电路通电,M2才能正常启动。

若需要多个电机同时启动时,分为以下两种情况:

当M1启动后需要启动其他电机时,需要将该电机的控制电路与M2的控制电路并联。

当M2启动后需要启动其他电机时,需要将该电机的控制电路与M2的控制电路串联。
