无刷节能电机是靠什么刹车?
时间:2021-06-01 14:12

无刷电机是通过电机自身形成调速运转,归根结底来说无刷节能电机是有电制动和机械制动这两种方式,电制动可以采取断电方式,机械制动可以采取机械阻挡方法,不多说了,下面我们具体来看。

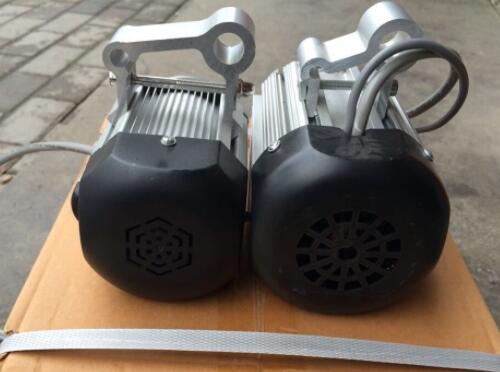

无刷节能电机

无刷节能电机制动方式:

1.电制动:

把主电断开,接入一个反向电压,转子快停转了,脱开,可实现电制动。

2.机械制动:

把主电断开,接入一个反向电压,转子快停转了,如果在转子一端有刹车装置,可实现机械制动。

电机本身的快速制动有两种简单的方法:能耗制动和短连接制动,即在外部制动电阻上消耗电机的动能。短制动器是在马达定子绕组上消耗马达的动力。

显然,能耗制动更有利于降低电机的加热。短路制动器不需要对硬件做任何改变。它的优点是简单方便,所以我们专注于短路制动。

所谓短路制动器,是指电机驱动MOS管的上桥臂(或下桥臂)在制动过程中完全穿透下桥臂(或桥臂)。电机的三相定子绕组是短路.电机在发电状态下相当于功率短路。

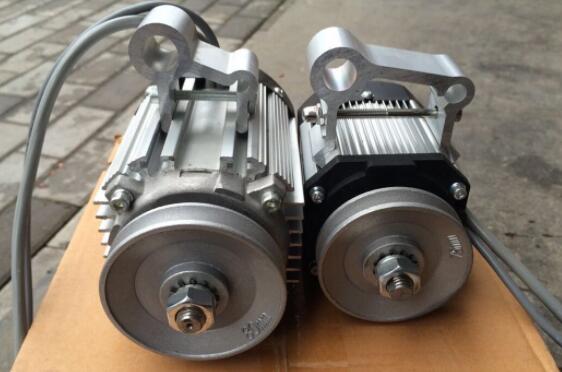

无刷节能电机

由于绕组电阻相对较小,短路电流电机的功率可以迅速释放,从而使电机在瞬间产生较大的制动矩,达到快速制动的效果。电机速度越高,短路电流和制动力越大。

然而,必须考虑到短路制动器不能超过MOS管的承载能力,因此短路制动器通常需要等待电机速度降低到一定程度。特别是在目前的硬件电路中,其下桥臂具有静脉宽度调节控制。因此,下桥臂的三相连接短路可以适当调整制动力.

当短路制动器启动时,PWM控制空间不得超过30%。当电机速度降低到低速时,使用100%的空间比增加制动器是安全的。
