双电容单相电机如何控制正反转？常见的控制方式有两种：一种是使用反向开关，另一种是使用两个接触器。我们主要看如何用接触器控制。首先看电机的接线图。

连接

正转：U2Z2连在一起，U1V1连在一起，两点接在火线的中性线上。

换向时：Z2U1接在一起，U2  1接在一起，两点接在火线中性线上。

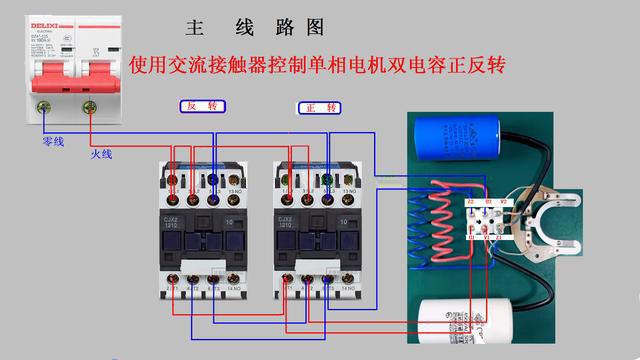

这是主电路的物理布线。下面简单分析一下。正极接触器接通时：接触器的进线端子1、3和出线端子2、4的四个触点连在一起，连接火线，相当于U1  1的火线。进线端子5和出线端子6短接到零线，相当于日志U2Z2中连在一起的零线。

当接触器反向闭合时：接触器的进线端子1、3和出线端子2、4的四个触点短路连接火线，相当于Z2U1火线，进线端子5、出线端子6短路接零线，相当于U2V1火线。

联锁接触器

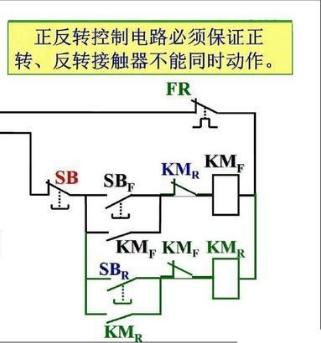

这是控制线的电路图。两个接触器互锁，不会同时动作。

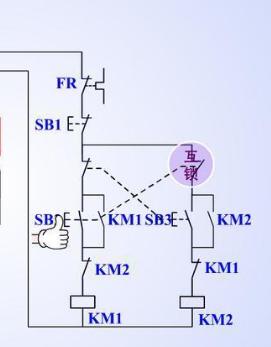

双重联锁

为了更安全，可以连接成双联锁。两个接触器KM和KM2电气联锁，两个按钮开关SB2和SB3机械联锁。
