检查电气机构的造型风格和设计技巧非常重要
时间:2021-09-06 08:35

做设计的CC和Ms讨论如何把握电机施工方案,如何应对挑战性的设计任务。女士以她所知道的各种类型的汽车产品为材料,盘点自己的独特构型,进行分析和评论,并解释设计思路和原则是如何被考虑的。

其实CC的困惑不是一蹴而就的。需要积累知识和经验,也需要挑战能力,磨练心智极限。

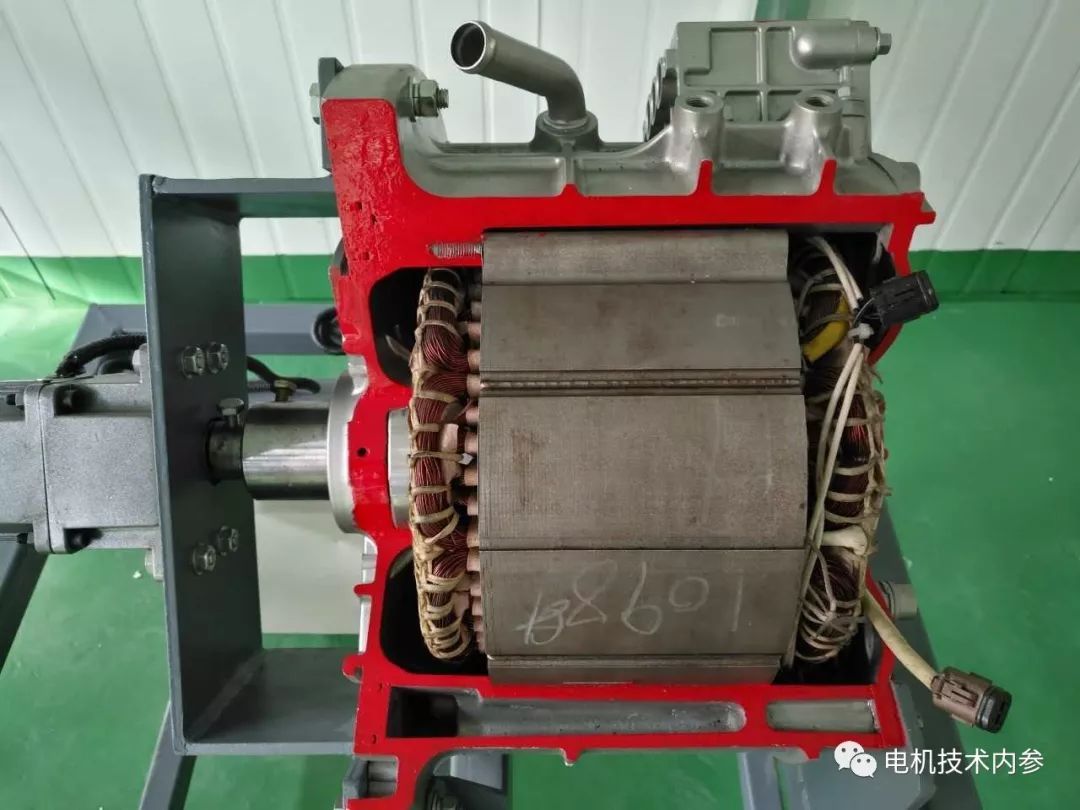

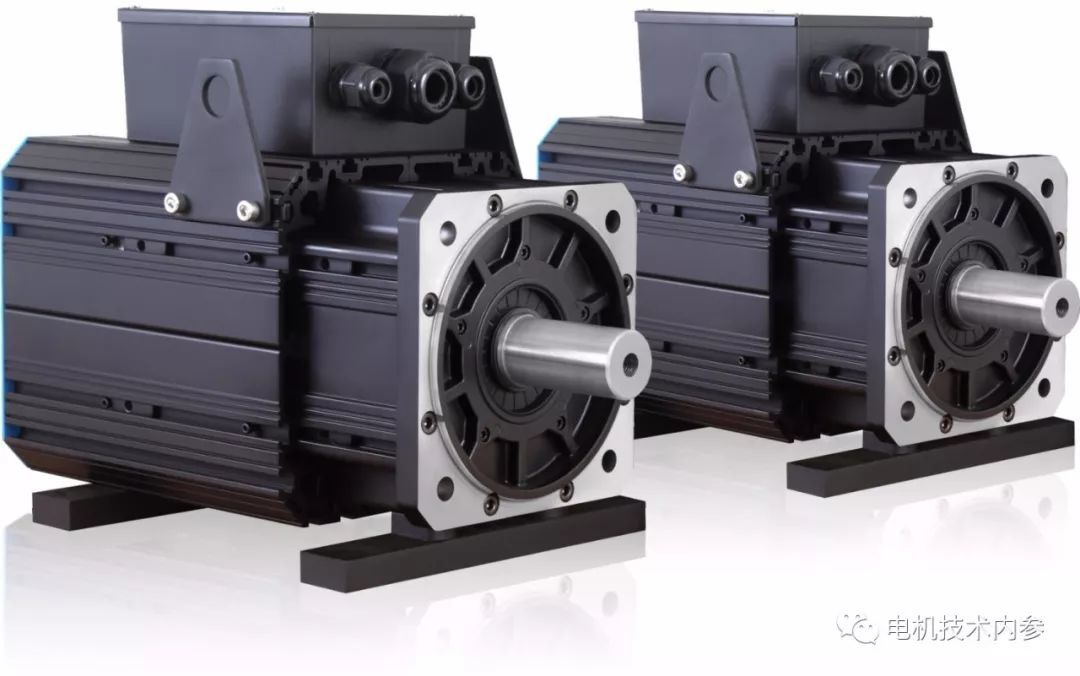

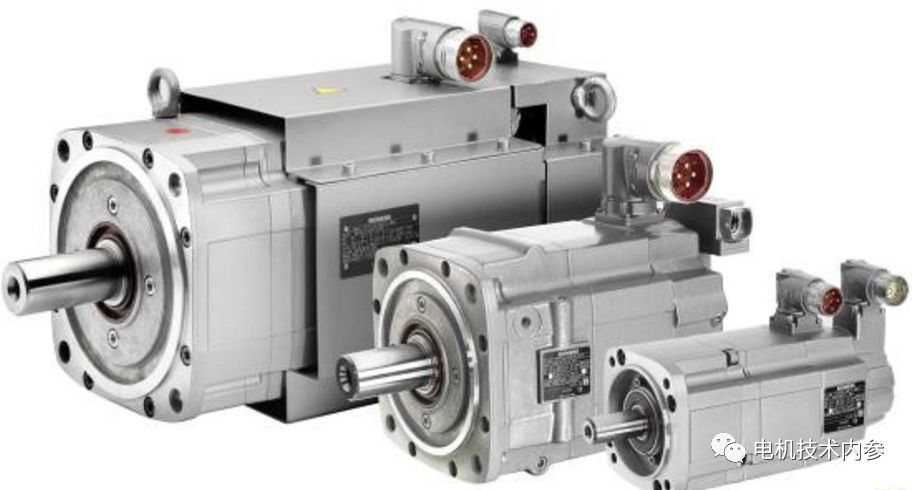

电动机结构外形选择

在电机制造中,各种驱动方式的电机被制成典型的结构系列。所谓“电机结构外形”是指电机轴承的类型和数量,以及将电机固定在基础上的方式。根据一定的容量和速度选择最合适的结构形状时,应遵循以下原则:

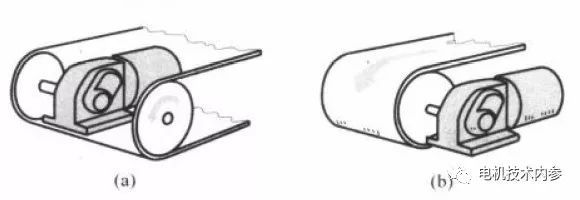

以皮带或钢绳间接传动

应至少有两个轴承,轴承检查计算应考虑到有调节皮带或钢丝绳张力的装置的可能性。当皮带或钢丝绳的拉力导致轴伸部分机械应力过大时,必须安装辅助第三轴承。为了调节皮带或钢丝绳的张力,电机应安装在座椅导轨上。用皮带拖动时,可以使用紧轮。

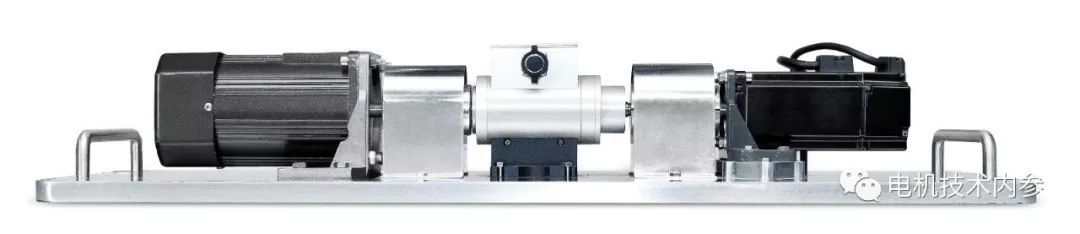

与拖动机器直接联结

电机应有两个弹性连接的轴承,一个轴承可以硬连接安装。在卧式电机,减少轴承的数量通常不会改变结构的坚固性。在立式电机,径向支撑(导向轴承)应仅在少数结构中或当曳引机和被曳引机的旋转部件安装在同一轴上时减少。

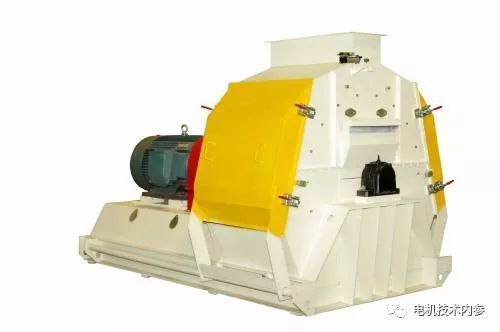

与任何机器或任何机构相耦合

除了承重问题,还要特别考虑脚和装置的数量。最简单的解决方案是将机构连接到电机底座上。如果机构或其他机器(非电动)的重量和尺寸大于电机的重量和尺寸,电机应足够稳定地连接到机构上。整个机器的重心,连同联轴器或滑轮,不得超过机组底部螺丝孔的矩形范围。

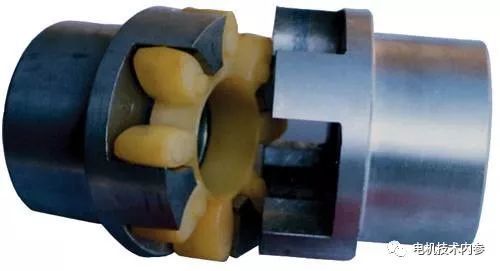

机器之间联结型式

如果被拖动的机构或被拖动的机器能够在不影响其工作精度的情况下允许旋转轴角度的微小偏差,并且被拖动或被拖动的扭矩没有脉冲振动特性,则应选择弹性联结;但是如果扭矩是脉冲振动的特性,最好使用硬性联结.

如果机器不允许旋转轴的角度偏差,或者角度偏差需要调整,并且扭矩具有脉冲振动特性,机器轴之间的联轴器应是刚性的。如果耦合高速水平机器(如汽轮机和发电)

机)它们的转子各自装在两个轴承上,则为了预防传递转子转动,应当采用弹性或半弹性联轴器。

发电机结构型式

发电机主要拖动用发动机是内燃机、汽轮机和水轮机。

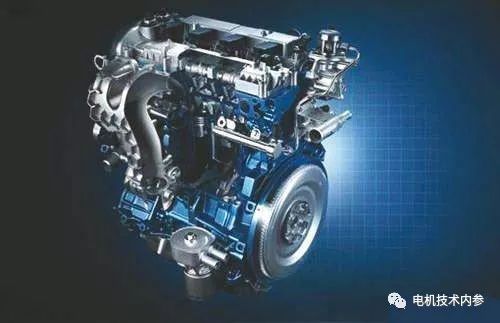

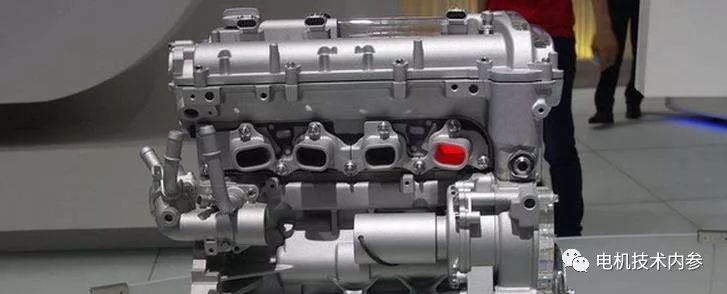

内燃机—发电机组

一般的汽油发动机和标准直流发电机装在共同的底板上,间接地以联轴器联结。三相发电机组的发动机与发电机之间有减速器,使不相适应的发动机转速与标准工频50Hz吻合。具有特殊发动机的类似大容量机组的,发动机上有飞轮,同时作为发动机和发电机的风扇用。发电机装在发动机的外罩上,发电机电枢装在发动机的飞轮—风扇上。发电机在发动机侧没有轴承,不仅使发动机重量减少,同时也使发电机重量减少。

柴油机拖动的发电机做成为内部旋转磁极的飞轮式发电机或做成为外部旋转磁极的飞轮式发电机,后一种构造可以减少转子重量但制造中较为困难。

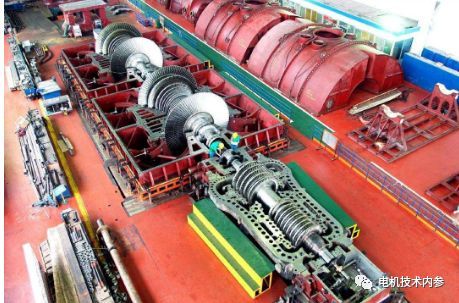

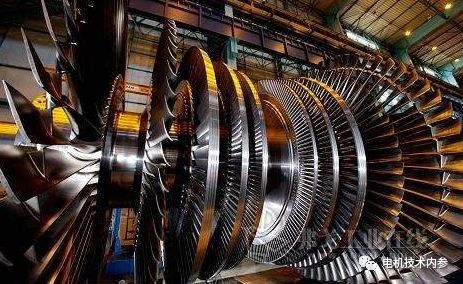

汽轮发电机

汽轮发电机(汽轮机和发电机)和以上所讨论的电机一样,都是卧式电机。有内部旋转圆柱形的(隐极式的)磁极,轴承往往装在托架上,和定子有足够的距离以容纳端盖,后者使空气能通到发电机的端部。

较小功率汽轮发电机转子用凸缘硬性地连接到汽轮机的转子上;而在大型机上,汽轮机的转子和发电机的转子都装在自己的两个轴承上,它们之间用半弹性的联轴节连接起来。

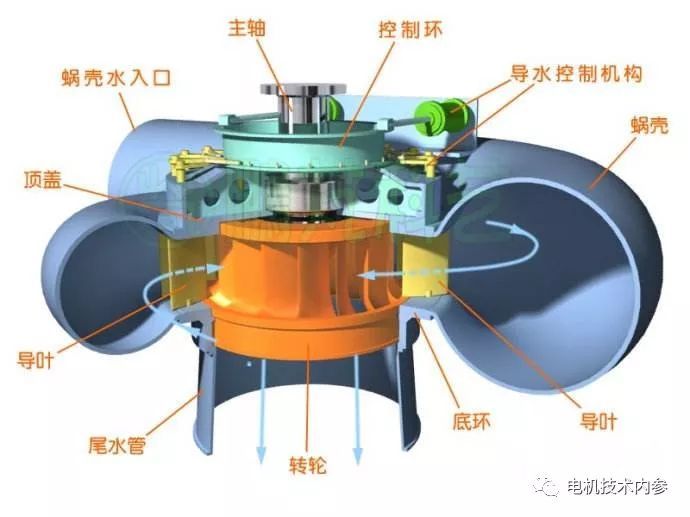

水轮发电机

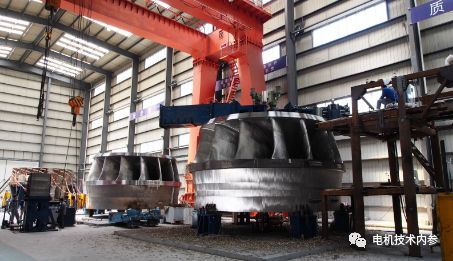

水轮发电机之结构及安装方法决定于水轮机之型式。根据水力资源开发的情况,水轮机选用三种型式之一:冲击式、轴流辐流式或旋浆式。第一种用于高水头设备,第二种用于中等水头,而旋浆式用于利用的水流对水平面落差小的情况。

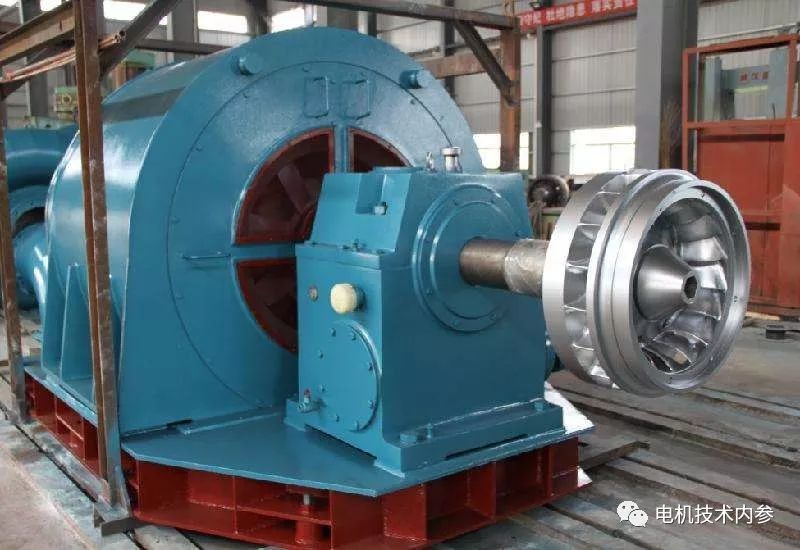

卧式水轮发电机用于轴向推力很小或完全没有轴推力(冲击式水轮机)情况,具有与定子装在同一底板上的轴承。许多情况特别是低速电机情况下,共同底板过分笨重,用装在轴承座及发电机脚爪下的分别的底板来代替。

立式水轮发电机一般具有两个导轴承,推力轴承装在上机架中用于承受机组旋转部分的重量及水的反力。水轮机与发电机的转轴由以螺丝把紧的法兰相连接。
